光伏逆变器
户用混合逆变器 10-20kW
EAHI10-20KTH

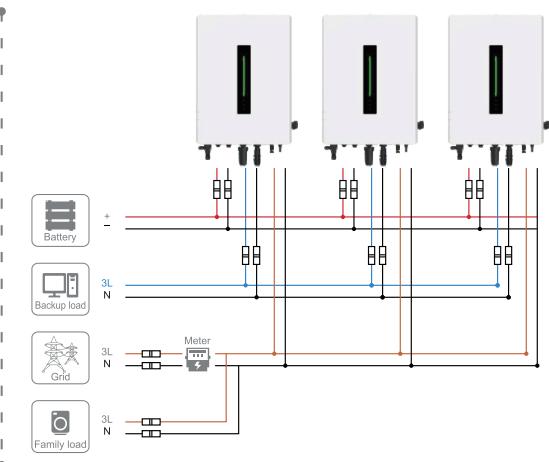

Parallel application
技术参数
| 最大输入功率 | 20kW | 30kW |
|---|---|
| 最大输入电压 | 1000Vdc |
| 额定输入电压 | 650Vdc |
| 启动电压 | 180Vdc |
| 最低工作电压 | 160Vdc |
| MPPT电压范围 | 160~950Vdc |
| 满功率MPPT电压范围 | 625~800V |
| 每路MPPT最大输入电流 | 16A/16A | 16A/32A |
| 每路MPPT最大短路电流 | 24A/24A | 24A/48A |
| MPPT数量 | 2 |
| 每路MPPT输入串数 | 1/1 | 1/2 |
| 电池类型 | Lithium battery |
| 电压范围 | 150~600Vdc |
| 最大充放电电流 | 25A | 37.5A | 50A |
| 电网最大视在功率 | 15kVA | 22.5kVA | 30kVA |
| 最大输入电流 | 22.8A | 34.2A | 40.0A |
详细参数请咨询我们的销售团队
详细规格参数
| 型号 | EAHI10KTH | EAHI15KTH | EAHI20KTH |
| 光伏输入 | |||
| 最大输入功率 | 20kW | 30kW | 30kW |
| 最大输入电压 | 1000Vdc | ||
| 额定输入电压 | 650Vdc | ||
| 启动电压 | 180Vdc | ||
| 最低工作电压 | 160Vdc | ||
| MPPT电压范围 | 160~950Vdc | ||
| 满功率MPPT电压范围 | 625~800V | ||
| 每路MPPT最大输入电流 | 16A/16A | 16A/32A | |
| 每路MPPT最大短路电流 | 24A/24A | 24A/48A | |
| MPPT数量 | 2 | ||
| 每路MPPT输入串数 | 1/1 | 1/2 | |
| 电池输入 | |||
| 电池类型 | Lithium battery | ||
| 电压范围 | 150~600Vdc | ||
| 最大充放电电流 | 25A | 37.5A | 50A |
| 交流输入输出(并网) | |||
| 电网最大视在功率 | 15kVA | 22.5kVA | 30kVA |
| 最大输入电流 | 22.8A | 34.2A | 40.0A |
| 输入电压范围 | 320~480Vac | ||
| 输入频率范围 | 50±5Hz/60±5Hz | ||
| 额定输出功率 | 10kW | 15kW | 20kW |
| 最大视在输出功率 | 11kVA | 16.5kVA | 22kVA |
| 额定输出电压 | 3/N/PE, 380Vac/400Vac | ||
| 额定输出频率 | 50Hz/60Hz | ||
| 额定输出电流 | 15.2A/14.4A | 22.8A/21.7A | 30.4A/29.0A |
| 最大输出电流 | 16.7A/15.8A | 25.1A/23.8A | 33.5A/31.8A |
| 功率因数 | >0.99(0.8 leading~0.8 lagging) | ||
| THDi | ≤3%(@ rated power) | ||
| 发电机输入 | |||
| 最大输入功率 | 10kW | 15kW | 20kW |
| 最大输入电流 | 15.2A | 22.8A | 30.4A |
| 交流输出(后备) | |||
| 额定输出功率 | 10kW | 15kW | 20kW |
| 最大视在功率 | 10kVA | 15kVA | 20kVA |
| 额定输出电压 | 3/N/PE, 380Vac/400Vac | ||
| 额定输出频率 | 50Hz/60Hz | ||
| 额定输出电流 | 15.2A/14.5A | 22.8A/21.7A | 30.4A/29.0A |
| 最大输出电流 | 15.2A | 22.8A | 30.4A |
| THDv | ≤3%(linear load) | ||
| 切换时间 | ≤10ms | ||
| 效率 | |||
| 最大效率 | 98.2% | ||
| MPPT效率 | 99.9% | ||
| 保护功能 | |||
| 保护功能 | Over/under voltage, over/under frequency, overload, output short-circuit, over-temperature, residual current monitoring unit, output overcurrent, insulation resistance detection, anti-islanding, surge protection | ||
| 防浪涌保护 | DC Type II/AC Type III | ||
| 其他 | |||
| 尺寸(宽×高×深)(mm) | 500×680×270 | ||
| 包装尺寸(宽×高×深)(mm) | 615×885×370 | ||
| 净重(kg) | 41 | ||
| 毛重(kg) | 47 | ||
| 并联运行 | Supports 6 units in parallel connection | ||
| 拓扑结构 | Non-isolated | ||
| 防护等级 | IP66 | ||
| 工作温度 | -25°C~+60°C | ||
| 冷却模式 | Natural cooling | Smart cooling | |
| 海拔 | 3000m | ||
| 噪音(1米) | ≤25dB | ≤45dB | ≤50dB |
| 安装方式 | Wall-mounted | ||
| 标准 | |||
| 并网标准 | VDE 0126, EN50549, DIN VDE V 0124-100:2020, VDE-AR-N 4105:2018 | ||
| 安全规范 | IEC/EN 62109-1/-2 | ||
| 电磁兼容 | EN 61000-6-1/-2/-3/-4 | ||
